Selección Avanzada de Intercambiadores de Calor

Guía Técnica para Integradores e Ingenierías Especializadas en Sistemas Térmicos Industriales

En los proyectos industriales donde intervienen sistemas térmicos complejos, la selección de un intercambiador de calor no puede abordarse como un simple ejercicio de cálculo térmico. Aunque los parámetros básicos como caudal, temperaturas y presión permiten obtener una primera aproximación, la realidad operativa demuestra que muchos sistemas que “funcionan en papel” presentan problemas graves una vez instalados: inestabilidad térmica, sobrecostos energéticos, ensuciamiento prematuro, dificultad de mantenimiento y pérdida de rendimiento con el paso del tiempo.

Para los integradores e ingenierías mexicanas especializadas en sistemas térmicos industriales, especialmente en aplicaciones como pasteurización, sistemas CIP, procesos alimentarios, solar térmica, recuperación de calor o HVAC industrial, la selección avanzada del intercambiador de calor se ha convertido en un factor crítico de competitividad. No se trata únicamente de elegir un equipo que cumpla con las especificaciones iniciales, sino de diseñar un activo térmico que mantenga su desempeño durante años, proteja la reputación del integrador y garantice la rentabilidad del proyecto.

Desde la experiencia técnica de Alfa de Occidente, esta guía aborda los criterios que permiten pasar de una selección convencional a una selección verdaderamente profesional.

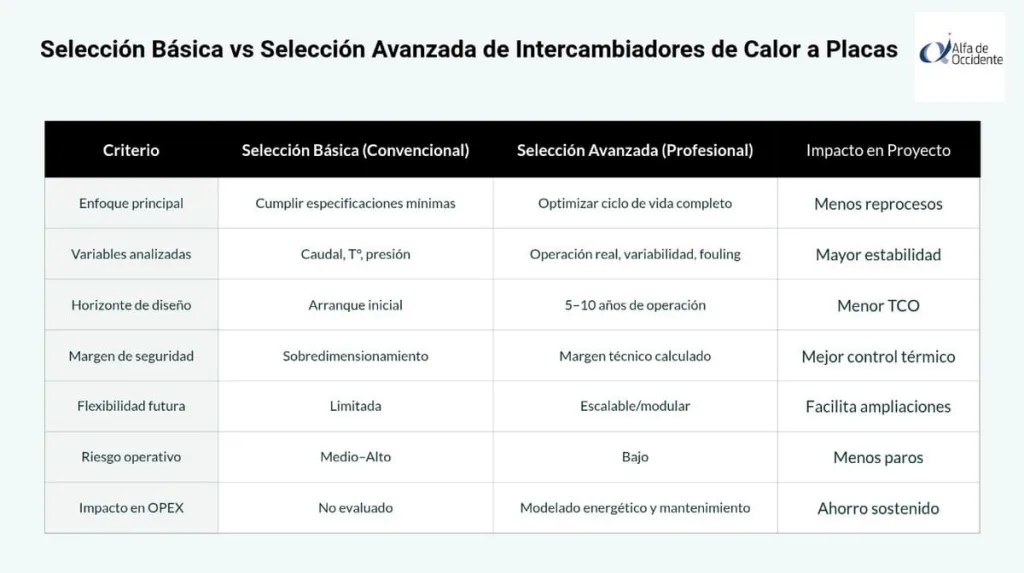

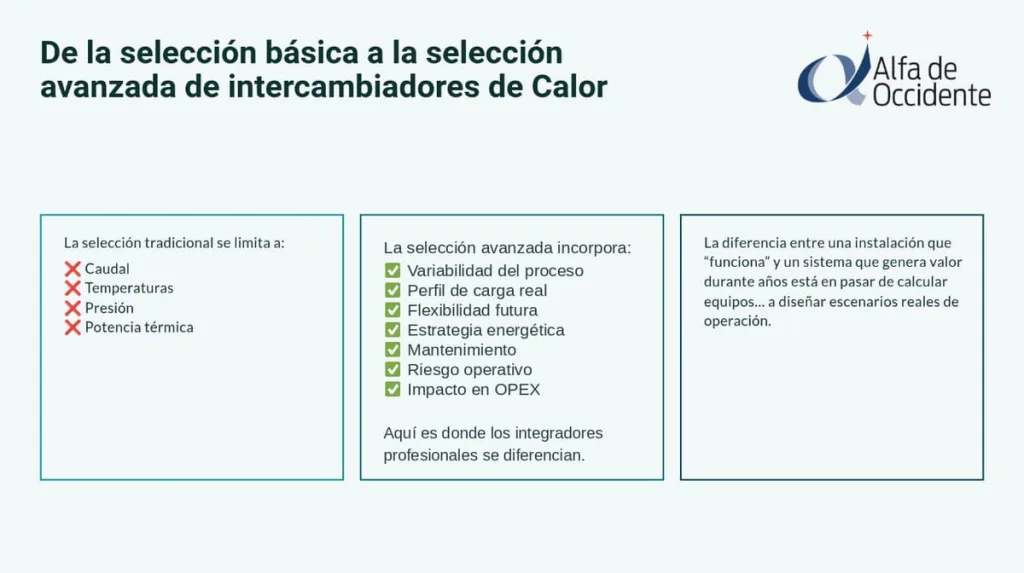

De la selección tradicional a la selección avanzada

Durante muchos años, la selección de intercambiadores de calor se ha basado en un enfoque simplificado: se definen las temperaturas de entrada y salida, el caudal requerido, la presión máxima y la carga térmica, y a partir de estos datos se dimensiona el equipo. Este método, aunque útil como punto de partida, ignora una parte fundamental del comportamiento real del proceso.

En operación, los sistemas térmicos rara vez trabajan en condiciones ideales. Existen variaciones de carga, arranques frecuentes, cambios en la calidad del producto, modificaciones en la producción, desviaciones en los parámetros de suministro energético y envejecimiento progresivo de los componentes. Una selección avanzada incorpora estas variables desde el diseño, anticipando escenarios futuros y minimizando riesgos técnicos.

El objetivo ya no es solo que el intercambiador funcione, sino que funcione bien, de forma estable, predecible y eficiente durante todo su ciclo de vida.

El intercambiador como eje del sistema térmico

En muchos proyectos, el intercambiador se considera un componente más dentro del sistema. Sin embargo, desde un punto de vista técnico, actúa como el punto de convergencia entre energía, proceso y control. De su desempeño dependen directamente la estabilidad del producto, el consumo energético, la confiabilidad del sistema y la capacidad de expansión futura.

Cuando el intercambiador está mal seleccionado, los problemas se manifiestan en cascada: bombas sobredimensionadas para compensar caídas de presión, válvulas trabajando fuera de rango, controladores inestables, consumo excesivo de vapor o electricidad, y mayor frecuencia de mantenimiento. Por el contrario, un intercambiador bien integrado simplifica la ingeniería global, reduce la complejidad operativa y aumenta la robustez del proyecto.

Para un integrador, comprender este rol estratégico es clave. La selección avanzada comienza cuando el intercambiador deja de verse como un equipo aislado y pasa a entenderse como un elemento estructural del sistema térmico.

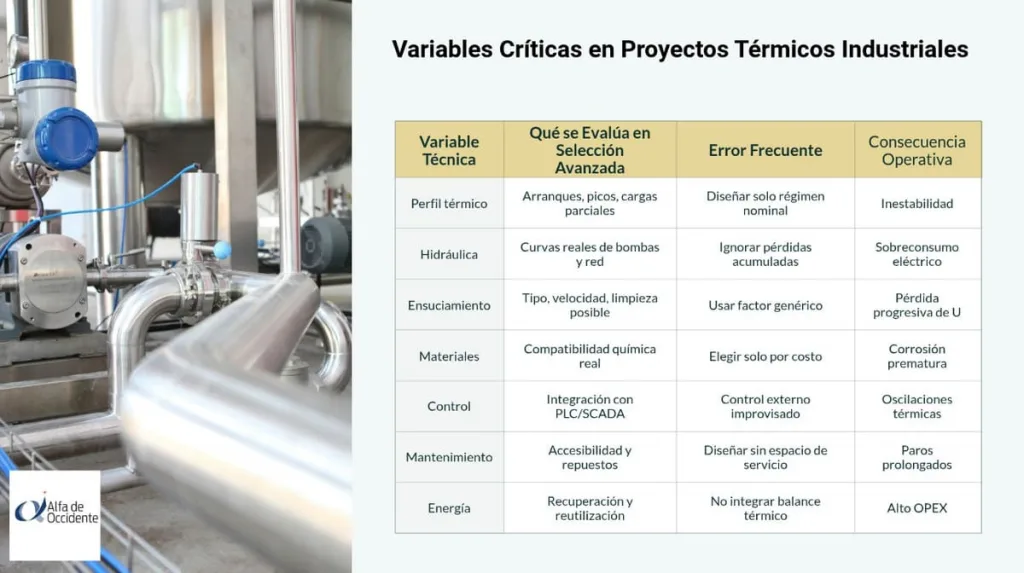

Análisis del perfil térmico real del proceso

Uno de los errores más frecuentes en proyectos industriales es asumir que el proceso opera de forma estable. En la práctica, la mayoría de los sistemas presentan variabilidad térmica: cambios de producción, turnos discontinuos, limpieza periódica, picos de demanda, arranques en frío y paros inesperados.

Este análisis permite evitar problemas comunes como sobrecalentamientos iniciales, oscilaciones de temperatura, pérdida de control en regímenes parciales o ineficiencia en cargas reducidas. Para aplicaciones sensibles como pasteurización o procesos farmacéuticos, este aspecto es especialmente crítico.

Hidráulica aplicada y su impacto energético

La hidráulica del sistema es uno de los factores más subestimados en la selección de intercambiadores. Con frecuencia, la caída de presión se evalúa de forma aislada, sin considerar su interacción con bombas, válvulas y tuberías.

En selección avanzada, la caída de presión debe analizarse como parte del balance energético global. Un intercambiador con alta pérdida de carga puede parecer eficiente térmicamente, pero obliga a sobredimensionar bombas, incrementa el consumo eléctrico y reduce la vida útil de los equipos auxiliares.

Ensuciamiento y degradación progresiva

Todo intercambiador de calor a placas industrial está expuesto al ensuciamiento. Depósitos minerales, grasas, proteínas, biofilm, partículas sólidas o residuos químicos reducen progresivamente el coeficiente de transferencia térmica.

Una selección convencional suele considerar un factor de ensuciamiento genérico. En cambio, la selección avanzada evalúa el tipo específico de incrustación esperable, su velocidad de formación, su impacto en la hidráulica y su facilidad de eliminación.

Este análisis permite definir adecuadamente los márgenes de diseño, los intervalos de limpieza, los protocolos CIP y los materiales más adecuados. Además, evita el sobredimensionamiento excesivo “por seguridad”, que termina afectando negativamente la eficiencia y el control térmico.

Ventajas técnicas de los intercambiadores de placas en integración moderna

En el contexto de la integración térmica moderna, los intercambiadores de placas se han consolidado como la tecnología dominante debido a su elevada eficiencia y flexibilidad. Su diseño favorece altos niveles de turbulencia controlada, lo que incrementa el coeficiente global de transferencia sin penalizar excesivamente la hidráulica.

Además, su configuración modular permite adaptarse a cambios futuros de capacidad, una ventaja fundamental en plantas en crecimiento. La facilidad de apertura, inspección y limpieza reduce los tiempos muertos y simplifica el mantenimiento, aspectos muy valorados por los operadores finales.

Desde una perspectiva de selección avanzada, las placas ofrecen mayor capacidad de ajuste fino del sistema térmico, facilitando la integración con sistemas de control y automatización.

Dimensionado orientado al ciclo de vida

El dimensionado avanzado no busca únicamente cumplir con la carga térmica actual. Considera el comportamiento del sistema durante toda su vida útil. Esto implica evaluar escenarios de expansión, cambios de producto, modificaciones en el suministro energético y envejecimiento de componentes.

Un intercambiador sobredimensionado puede generar problemas de control, mientras que uno subdimensionado limita la capacidad futura. El equilibrio adecuado requiere experiencia, simulación y comprensión profunda del proceso.

En Alfa de Occidente, este enfoque se traduce en cálculos ajustados a condiciones reales, incorporando márgenes inteligentes y evitando soluciones genéricas.

Eficiencia energética como criterio central

En un entorno industrial cada vez más presionado por costos energéticos y regulaciones ambientales, la eficiencia se ha convertido en un argumento central de venta. La selección avanzada integra desde el diseño estrategias de recuperación térmica, precalentamiento y optimización de flujos.

Un intercambiador correctamente seleccionado permite reducir significativamente el consumo de vapor, gas o electricidad, mejorando el retorno de inversión del proyecto. Para el integrador, esto representa una ventaja comercial tangible frente a soluciones estándar.

Diseño pensando en mantenimiento y operación

Un sistema térmico técnicamente brillante puede fracasar si es difícil de mantener. La selección avanzada incorpora criterios de accesibilidad, espacio de servicio, disponibilidad de refacciones y simplicidad operativa.

Diseñar considerando desde el inicio cómo se abrirá el intercambiador, cómo se limpiará, qué repuestos se necesitarán y cuánto tiempo estará fuera de servicio reduce drásticamente los costos ocultos del proyecto.

Digitalización y monitoreo térmico

La integración de sensores, manómetros permite hoy monitorear en tiempo real el desempeño del intercambiador. Parámetros como temperatura, presión diferencial y eficiencia térmica pueden convertirse en indicadores predictivos.

Esto transforma al intercambiador en un elemento gestionable, no solo reactivo. Para integradores avanzados, esta capacidad abre la puerta a servicios de valor añadido y contratos de soporte técnico.

El acompañamiento técnico como factor diferencial

En proyectos complejos, ningún integrador debería trabajar solo. El respaldo de un proveedor con capacidad de ingeniería, simulación y soporte postventa reduce riesgos y acelera decisiones.

Alfa de Occidente actúa como socio técnico, aportando experiencia en dimensionado, validación y optimización, permitiendo que los integradores se concentren en el diseño global del sistema.

Antes de definir el equipo, asegura la viabilidad técnica de tu proyecto

La selección avanzada de intercambiadores de calor no es solo una cuestión de cálculo térmico; es una decisión estratégica que impacta directamente en la eficiencia, estabilidad y rentabilidad del sistema durante toda su vida útil. Para los integradores e ingenierías especializadas, dominar este enfoque significa reducir riesgos, optimizar el OPEX y diferenciarse en un mercado cada vez más competitivo.

En Alfa de Occidente colaboramos con integradores y firmas de ingeniería térmica en México para validar criterios de selección, optimizar dimensionamientos y asegurar que cada intercambiador de calor a placas funcione bajo condiciones reales de operación, no solo en la hoja de cálculo.Si estás desarrollando un proyecto térmico industrial y quieres validar tu selección antes de especificar el equipo, agenda una revisión técnica con nuestro equipo de ingeniería.
Analizamos tu caso, evaluamos riesgos operativos y te ayudamos a convertir tu diseño en una solución térmica sólida y sostenible. Contacta con un asesor técnico
