Reparación de Intercambiadores de Calor a Placas: Diagnóstico y Mantenimiento

La reparación de un intercambiador de calor es una tarea esencial dentro del mantenimiento industrial moderno. Estos equipos desempeñan un papel crítico en la transferencia de calor entre fluidos de proceso y utilidades térmicas, garantizando la estabilidad térmica y la rentabilidad de la producción. Cuando un sistema de este tipo pierde eficiencia, no solo se compromete el proceso térmico, sino también los costos operativos, la seguridad, la vida útil del conjunto, pero sobre todo la calidad del producto.

Los intercambiadores de calor a placas se han convertido en la solución preferida por ingenieros de planta, dada su versatilidad, su diseño compacto y la facilidad para realizar mantenimiento preventivo o correctivo sin grandes paradas. Estos equipos están formados por un conjunto de placas delgadas corrugadas que actúan como superficie primaria de intercambio, permitiendo un flujo turbulento controlado y una elevada eficiencia térmica. Entre las placas se alojan sellos y juntas que aseguran la estanqueidad de los circuitos y evitan la mezcla de fluidos.

Cada intercambiador de calor de placas opera bajo condiciones térmicas y mecánicas específicas. El paso de los fluidos se realiza por canales de flujo dispuestos de manera alternada, mientras que las tuberías de distribución y tuberías de recolección se encargan de llevar y devolver el fluido caliente y frío. El conjunto se mantiene compacto gracias al tornillo de compresión, que ajusta la presión entre las placas para mantener la estanqueidad.

Diagnóstico y Reparación de Intercambiadores de Calor de Placas

En los modelos industriales más avanzados, los intercambiadores de calor a placas, es común encontrar variantes de placas soldadas utilizadas en procesos corrosivos o de alta presión, donde el sellado elastomérico no resulta suficiente. La elección de materiales depende de la naturaleza del fluido, su resistencia del fluido y las condiciones de operación. En todos los casos, el objetivo es mantener el rendimiento térmico y minimizar las reparación de fugas, que suelen ser las incidencias más frecuentes en planta.

Cuando un equipo muestra una disminución en el intercambio de calor, el ingeniero de mantenimiento y/o operaciones debe iniciar una revisión caída de presión y temperaturas, para saber que se encuentra dentro de los parámetros de diseño.

El análisis técnico de los parámetros de funcionamiento ayuda a establecer si el problema se origina por golpe de ariete, ensuciamiento, o por fallas mecánicas. El golpe de ariete, repetido en cortos intervalos, puede causar deformaciones localizadas, grietas, contaminación de fluidos, o fugas de los fluidos hacia la atmósfera.

TE PUEDE INTERESAR – Diagnóstico Operacional de Intercambiadores de Calor a Placas

Programa Integral de Mantenimiento y Reparación para Intercambiadores de Calor de Placas

El mantenimiento correcto de intercambiadores de calor a placas implica acciones programadas de limpieza química, baño químico, inspección y sustitución de componentes. Un programa de mantenimiento preventivo y mantenimiento predictivo bien planificado garantiza que los intercambiadores de calor de placas mantengan su capacidad de producción original y eviten paradas imprevistas.

Instalar manómetros y termómetros a la entrada y salida del intercambiador, permite de manera visual detectar si el intercambiador se encuentra dentro de los parámetros de operación normal o ya perdió eficiencia. También se verifican las conexiones, la presencia de fugas visibles y la integridad de los revestimientos de conexión. Si se detectan deformaciones o fugas persistentes, se procede al desmontaje total del conjunto para un servicio y revisión de las placas de transferencia y cambio de empaques.

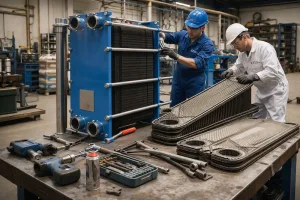

El proceso inicia con la desconexión del equipo y el drenaje completo de los fluidos. Posteriormente, se retiran los pernos de sujeción y se desmontan las placas una a una. En campo se realiza una revisión visual de las placas de transferencia, se determina si existe deformación en los canales, para colocar empaques nuevos. Las placas incrustadas se limpia de manera mecánica con agua a presión y cepillo. En casos severos, se envía a Centro de Servicio, donde se realiza una limpieza química por inmersión, limpieza mecánica e inspección de placas con líquidos penetrantes en caso de ser necesario.

Un paso importante en la reparación avanzada de intercambiadores de calor a placas es la detección de deformidades estructurales. Las variaciones mínimas en la planitud o el paralelismo de las placas pueden generar turbulencias no deseadas en los canales de flujo, aumentando el riesgo de golpe de ariete y desgaste prematuro. Si se identifican deformaciones severas, se recomienda reemplazar la placa afectada.

Una vez abierto el intercambiador, todos los empaques deben ser cambiados. Se realiza el montaje de empaques nuevos, garantizando una correcta compresión y uniformidad. Los materiales de sellado deben seleccionarse con base en la resistencia a la erosión, la resistencia a la corrosión y la compatibilidad química del fluido.

Una vez completado el mantenimiento en el Centro de Servicio, se realizan pruebas hidrostáticas para verificar la estanqueidad a alta presión y confirmar que la reparación de fugas ha sido efectiva.

Si el intercambiador de calor no cumple con los requerimientos de operación de temperatura y caudales, puede considerarse un rediseño del intercambiador de calor, adaptando el número de placas, los canales de flujo o el patrón de corrugación a nuevas exigencias térmicas.

Un reporte de presión emitido tras las pruebas hidrostáticas confirma la seguridad y la integridad mecánica del equipo. Cuando el resultado es satisfactorio, el intercambiador se reinstala en la línea, restableciendo la transferencia de calor con garantías de fiabilidad.

CONTENIDO ÚTIL – Cómo Mejorar la Eficiencia de los Intercambiadores de Calor a Placas

Reacondicionamiento de Intercambiadores de Calor: De la Reparación de Metal a la Certificación de Alta Presión

Tras superar las etapas iniciales de limpieza, inspección y verificación, el proceso de reparación entra en una fase más precisa y controlada. En este punto, el objetivo es restablecer completamente la eficiencia térmica y la confiabilidad mecánica del equipo.

El reacondicionamiento de un intercambiador de calor a placas con empaques requiere un enfoque sistemático. Cada placa se somete a una limpieza final para eliminar cualquier residuo proveniente del baño químico. Posteriormente, se realiza un nuevo test de integridad bajo presión controlada para asegurar que la superficie esté libre de microfisuras o porosidades. Las placas detectadas como dañadas son reemplazadas para evitar contaminación de fluidos.

Validación Post-Reparación y Mantenimiento Predictivo Avanzado

El control de calidad posterior exige que se emita un reporte hidrostático, documento que acredita la conformidad del equipo con las normas de seguridad aplicables. Esta certificación forma parte integral de la auditoría de desempeño, donde se evalúan los resultados térmicos y mecánicos del equipo. Una vez instalado nuevamente, el cliente deberá utilizar medidores de temperatura y un medidor de flujo para comprobar que los gradientes térmicos y los caudales cumplen los valores de diseño.

Otro aspecto fundamental es el mantenimiento predictivo basado en datos históricos. Se recomienda el registro de los valores de caída de presión, temperatura de entrada y salida. El seguimiento de estos datos permite planificar intervenciones antes de que aparezcan fallos en los intercambiadores de calor a placas, optimizando la rentabilidad de la producción y minimizando el número de reparación de fugas.

El intercambiador de calor a placas con empaques debe presentar una distribución uniforme de temperatura en toda su superficie. Cualquier desviación de los puntos de referencia de rendimiento debe ser analizada.

Solo cuando no existen fugas, el equipo se considera apto para su puesta en marcha.

Verificación Operativa y Estrategias Post-Reparación en Intercambiadores de Calor de Placas

Una vez concluido el proceso de reacondicionamiento, comienza la etapa de verificación operativa y documentación. El intercambiador de calor a placas se reinstala en su ubicación original, se conecta nuevamente a las líneas de proceso y se somete a un arranque controlado. Durante esta fase, se debe monitorear cuidadosamente la presión (elevar de manera gradual para evitar el golpe de ariete), la temperatura y el caudal en cada una de las líneas.

Trazabilidad y Control Dimensional para la Fiabilidad a Largo Plazo

En plantas con sistemas de gran capacidad, donde se utilizan múltiples intercambiadores de calor a placas con empaques interconectados, la estandarización de procedimientos de limpieza y verificación es esencial. Cada equipo debe contar con registros detallados de condiciones de operación, reportes de test de integridad, resultados de pruebas de presión y pruebas hidrostáticas. Esta trazabilidad facilita el suministro y asesoramiento técnico, especialmente cuando se planifican paradas de planta o programas de expansión.

Finalmente, el éxito de toda intervención depende del control sistemático de cada fase. Desde la limpieza química inicial hasta la validación final mediante pruebas hidrostáticas, cada paso debe documentarse con exactitud. Un programa disciplinado de mantenimiento preventivo garantiza que el intercambiador de placas conserve su desempeño térmico y mecánico dentro de los márgenes de diseño.

El compromiso de los técnicos con la seguridad incluye la realización obligatoria de un test antes de la entrega. Solo con esta verificación se asegura que el equipo puede operar sin riesgo de reparación de fugas inmediatas.

Conclusión

La reparación de intercambiadores de calor a placas es una disciplina que combina conocimiento metalúrgico, análisis térmico y técnicas de control avanzadas. Desde la instalación del empaque hasta el ajuste del tornillo de compresión, cada intervención requiere precisión y cumplimiento estricto de normas de seguridad. Con una gestión adecuada, los equipos pueden mantener su vida útil por décadas, ofreciendo un rendimiento confiable, estable y seguro en los procesos industriales más exigentes. Contacta con un asesor técnico
