Cambio de Juntas en Intercambiadores de Calor a Placas: Cuándo Hacerlo
Los Intercambiadores de Calor Industriales son equipos fundamentales en sectores como alimentos y bebidas, farmacéutica, química, papel y celulosa, minería, energía y manufactura. Su capacidad para garantizar una eficiente transferencia de calor los convierte en activos críticos dentro de cualquier proceso de calefacción y enfriamiento.
Sin embargo, cuando hablamos de confiabilidad operativa, uno de los componentes más importantes y menos valorados son las juntas. En los intercambiadores de calor de placas, las juntas son responsables de mantener la estanqueidad del sistema, evitar la mezcla de fluidos y asegurar que la transferencia de calor ocurra bajo las condiciones de diseño previstas.
Cuando estas juntas comienzan a deteriorarse, todo el rendimiento del equipo puede verse comprometido. Por ello, comprender cuándo realizar el cambio de juntas intercambiador de calor es fundamental para evitar fugas, contaminación de producto, pérdida de eficiencia y costosas paradas de producción.
¿Qué función cumplen las juntas en un intercambiador de calor?
Un intercambiador de calor de placas está compuesto por un paquete de placas metálicas y juntas elastoméricas que dirigen el flujo de los fluidos por canales alternados.
Las Placas con juntas forman un sistema altamente eficiente que permite maximizar la superficie de contacto térmico dentro de un diseño compacto, característica que ha convertido a los intercambiadores de calor de placas en una de las tecnologías más utilizadas en aplicaciones industriales modernas.
Las juntas tienen varias funciones críticas:
- Sellar los canales de circulación.
- Evitar fugas externas.
- Impedir la mezcla entre fluidos.
- Mantener la presión de trabajo.
- Garantizar el correcto recorrido del flujo.
- Preservar la eficiencia de la transferencia de calor.
En términos prácticos, las juntas actúan como el componente de sacrificio del equipo. Antes de que se dañen las placas, normalmente las juntas muestran señales de desgaste que alertan sobre la necesidad de mantenimiento.
¿Cuánto duran las juntas de un intercambiador de calor?
No existe una respuesta única para todos los intercambiadores de calor.
La vida útil de una Junta para intercambiador de calor depende de múltiples variables operativas:
- Temperatura de trabajo.
- Presión de operación.
- Composición química de los fluidos.
- Frecuencia de los ciclos térmicos.
- Procedimientos CIP.
- Condiciones ambientales.
- Calidad del mantenimiento.
Los intercambiadores de calor de placas con juntas que operan dentro de sus parámetros de diseño pueden mantener sus juntas durante varios años. Sin embargo, cuando existen desviaciones operativas, temperaturas excesivas o incompatibilidad química, el deterioro se acelera considerablemente.
Por esta razón, los programas de mantenimiento preventivo deben incluir inspecciones periódicas que permitan evaluar el estado real de las juntas.
Factores que aceleran el desgaste de las juntas
Temperatura y presión
Todo intercambiador de calor tiene una temperatura máxima y una presión máxima de funcionamiento definidas por su fabricante.
Cuando estas condiciones se exceden, las juntas comienzan a endurecerse y perder elasticidad. Además, un cambio brusco de temperatura puede generar esfuerzos que terminan afectando tanto las juntas como el diseño mecánico del equipo.
Compatibilidad química
Los elastómeros utilizados en las juntas deben seleccionarse según los fluidos que circularán por el sistema.
Algunas aplicaciones utilizan productos agresivos como ácido sulfúrico, ácido clorhídrico o incluso ácido fluorhídrico, por lo que es indispensable emplear materiales compatibles.
Una incompatibilidad química puede provocar:
- Hinchamiento.
- Fragilización.
- Pérdida de elasticidad.
- Fisuras prematuras.
Procesos CIP
Los intercambiadores de calor de placas con juntas suelen trabajar con sistemas CIP que utilizan productos químicos para limpieza.
Cuando las recetas CIP son demasiado agresivas o las temperaturas exceden las especificaciones del elastómero, la vida útil de las juntas disminuye considerablemente.
Golpes de ariete y vibraciones
Los golpes de ariete representan una de las causas más comunes de fallas prematuras.
Las ondas de presión pueden desplazar las Placas con juntas, generar deformaciones y afectar el diseño mecánico del conjunto.
Además, la vibración y ruido excesivos suelen indicar problemas operativos que aceleran el desgaste de las juntas.

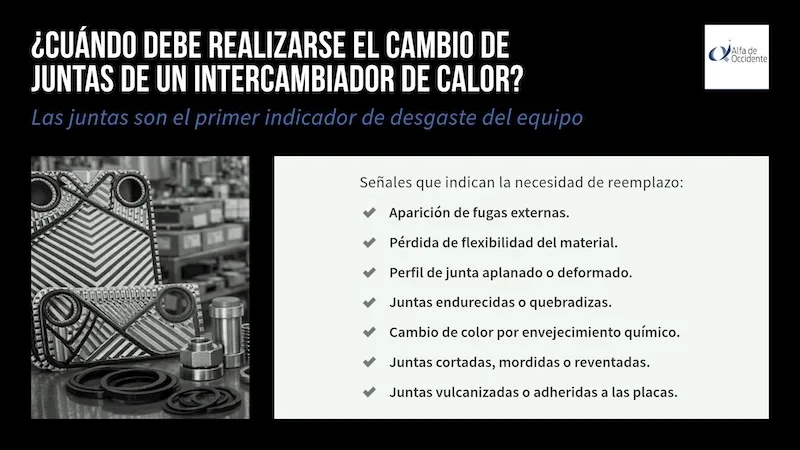

¿Cómo saber si las juntas están dañadas?
Existen señales claras que indican la necesidad de un cambio de juntas intercambiador de calor.
1. Aparición de fugas externas
La presencia de fugas es el síntoma más evidente.
Cuando las juntas comienzan a perder capacidad de sellado, aparecen pequeñas filtraciones alrededor del paquete de placas.
En muchos Intercambiadores de Calor Industriales, estas fugas comienzan siendo mínimas, pero aumentan progresivamente si no se corrigen.
2. Pérdida de eficiencia térmica
Una disminución en la transferencia de calor suele ser uno de los primeros síntomas de deterioro.
Cuando las juntas dejan de dirigir adecuadamente el flujo, el proceso de intercambio térmico pierde eficiencia y aumenta el consumo energético.
3. Incremento de la caída de presión
Las deformaciones internas pueden alterar el recorrido del flujo y provocar una mayor caída de presión.
Esta situación suele detectarse mediante programas de monitoreo y constituye una señal clara de que el equipo requiere inspección.
4. Perfil aplanado
Durante una inspección interna, los técnicos suelen revisar el perfil de las juntas.
Cuando las Placas con juntas muestran un perfil aplastado o deformado, el sellado deja de ser confiable.
5. Pérdida de flexibilidad
Las juntas envejecidas pierden capacidad de adaptación a las superficies de contacto.
Cuando esto ocurre, el riesgo de fugas aumenta significativamente.
6. Juntas cortadas o reventadas
Las juntas dañadas físicamente deben reemplazarse de inmediato.
Es habitual encontrar estos problemas en intercambiadores de calor de placas con juntas sometidos a golpes de ariete o errores de operación.
7. Juntas vulcanizadas a las placas
Cuando las juntas quedan adheridas permanentemente a las placas de los intercambiadores de calor, normalmente se trata de un deterioro avanzado asociado a temperatura excesiva o envejecimiento severo.
¿Qué ocurre si no se reemplazan las juntas dañadas?
Posponer el cambio de juntas intercambiador de calor puede generar consecuencias importantes.
Menor eficiencia del proceso
La pérdida de estanqueidad reduce la calidad del intercambio térmico, afectando la productividad y la eficiencia energética del sistema.
Contaminación cruzada
Los intercambiadores de calor utilizados en alimentos, bebidas y farmacéutica requieren altos estándares de higiene.
Una falla en las juntas puede provocar mezcla entre circuitos y comprometer la calidad del producto.
Mayor caída de presión
Las alteraciones en el flujo generan una segunda caída de presión, reduciendo el rendimiento hidráulico del equipo.
Daño a las placas
Cuando una fuga persiste durante demasiado tiempo, puede terminar afectando las placas de intercambiador de calor, incrementando significativamente los costos de reparación.
Cuando el deterioro de las juntas no se atiende oportunamente, el problema puede extenderse a las placas, conexiones y otros componentes críticos del equipo. En estas situaciones suele ser necesario realizar una reparación de intercambiadores de calor a placas para recuperar la capacidad de transferencia térmica, corregir fugas y devolver el sistema a sus condiciones normales de operación.
¿Es necesario cambiar todas las juntas?
La respuesta depende del estado general del equipo.
En muchos casos, cuando las juntas muestran envejecimiento generalizado, pérdida de elasticidad o deformaciones importantes, se recomienda sustituir el kit completo.
Esto permite garantizar un comportamiento uniforme en todas las placas con juntas y evitar fallas prematuras posteriores.
Además, durante estas intervenciones suele ser recomendable inspeccionar las piezas de repuesto, verificar la disponibilidad de kits de servicio y realizar diagnósticos de problemas que permitan identificar otras posibles causas de deterioro.
Para garantizar la confiabilidad del equipo, es recomendable utilizar refacciones para intercambiadores de calor a placas compatibles con las especificaciones originales del fabricante. El uso de juntas y componentes adecuados ayuda a mantener la eficiencia del intercambio térmico y evita fallas prematuras durante la operación.
La importancia del tipo de intercambiador
No todos los equipos son iguales.
Dependiendo del tipo de intercambiador de calor, las estrategias de mantenimiento pueden variar.
Por ejemplo, los intercambiadores de calor de placas ofrecen un mantenimiento sencillo gracias a su configuración desmontable, mientras que equipos como Plate & Shell, intercambiadores de placas soldadas, sistemas de espirales soldados o unidades de carcasa y tubos pueden requerir procedimientos diferentes.
Aun así, los intercambiadores de calor de placas siguen siendo la opción preferida en muchas aplicaciones debido a su diseño compacto, facilidad de mantenimiento y elevada capacidad de transferencia de calor.
TE PUEDE INTERESAR – Diagnóstico Operacional de Intercambiadores de Calor a Placas
Aplicaciones donde las juntas son especialmente críticas
Los Intercambiadores de Calor Industriales se utilizan en una enorme variedad de sectores:
- Sistemas de calefacción y enfriamiento.
- Procesos de recuperación de calor.
- Sistemas de producción de energía.
- Redes de calefacción.
- Equipos con vapor saturado.
- Sistemas con vapor sobrecalentado.
- Enfriador de aceite.
- Procesos con fluido caliente.
- Laboratorios de investigación.
En todos estos casos, el correcto estado de las juntas resulta esencial para garantizar la confiabilidad operativa.
Materiales y diseño
Los modernos Intercambiadores de Calor Industriales utilizan placas corrugadas, placas perfiladas y materiales como acero inoxidable y otros materiales resistentes a la corrosión.
El correcto diseño mecánico de estos equipos permite soportar exigentes condiciones operativas, pero las juntas continúan siendo el elemento más sensible al envejecimiento.
Por ello, disponer de piezas de repuesto originales y mantener inventarios adecuados de piezas de repuesto resulta fundamental para minimizar tiempos de parada.
Contar con disponibilidad de refacciones para intercambiadores de calor a placas permite reducir significativamente los tiempos de mantenimiento y asegurar una rápida recuperación operativa cuando se detectan juntas deterioradas o componentes desgastados.
Detectar el cambio de juntas a tiempo
Las juntas son componentes relativamente económicos, pero críticos para el funcionamiento de los intercambiadores de calor, los intercambiadores de calor de placas y otros intercambiadores de calor industriales.
Detectar oportunamente señales como fugas, pérdida de flexibilidad, endurecimiento o deformaciones permite programar el cambio de juntas intercambiador de calor antes de que aparezcan problemas mayores.
Una estrategia adecuada de inspección, disponibilidad de piezas de repuesto, monitoreo de condiciones y mantenimiento especializado ayuda a proteger el sistema de trabajo, preservar la transferencia de calor, optimizar la recuperación de calor y prolongar la vida útil de los intercambiadores de calor durante muchos años. Contacta ahora con un especialista.
