Los intercambiadores de calor a placas están diseñados para trabajar con altas tasas de transferencia térmica y bajas pérdidas de carga. Sin embargo, su eficiencia también los hace especialmente sensibles a fenómenos hidráulicos que pueden comprometer su integridad mecánica. Uno de los más peligrosos es el golpe de ariete intercambiador de calor, una sobrepresión transitoria capaz de provocar fugas, deformaciones e incluso la destrucción del paquete de placas en cuestión de segundos.
A diferencia de otros equipos de proceso con mayor rigidez estructural, un intercambiador de placas depende del equilibrio entre presión, compresión del paquete y elasticidad de las juntas. Cuando este equilibrio se rompe por un cambio brusco en la velocidad del fluido, las consecuencias pueden ser costosas: pérdida de producción, contaminación entre fluidos y reparaciones de emergencia.
El golpe de ariete intercambiador de calor puede presentarse en cualquier sistema térmico, independientemente de la marca del equipo. Sin embargo, los intercambiadores de calor a placas industriales correctamente seleccionados y dimensionados ofrecen un mejor comportamiento hidráulico y facilitan las labores de inspección y mantenimiento durante toda su vida útil. Si deseas conocer cómo funcionan estos equipos y sus principales aplicaciones industriales, consulta nuestra guía sobre intercambiadores de calor a placas industrial
Comprender cómo se genera este fenómeno y cómo prevenirlo es fundamental para aumentar la confiabilidad del sistema y prolongar la vida útil del equipo.
¿Qué es un golpe de ariete en un intercambiador de calor?
El golpe de ariete es una onda de presión que se produce cuando un fluido en movimiento cambia bruscamente de velocidad o dirección. Este fenómeno suele aparecer cuando una válvula se cierra demasiado rápido, una bomba arranca o se detiene de forma repentina, o cuando existe una mala secuencia de operación durante el arranque o la parada del proceso.
En un intercambiador de calor a placas, esa sobrepresión no solo viaja por las tuberías. También se transmite directamente al paquete de placas, ejerciendo esfuerzos mecánicos que superan las condiciones normales de diseño.
Aunque el evento puede durar apenas unos milisegundos, la energía liberada es suficiente para deteriorar componentes críticos del equipo.
¿Cómo afecta el golpe de ariete al intercambiador de calor a placas?
El paquete de placas está formado por placas corrugadas separadas mediante juntas elastoméricas. Su funcionamiento depende de que cada junta mantenga perfectamente sellados los canales de circulación.
Cuando ocurre un golpe de ariete, pueden presentarse varios efectos simultáneos:
- Compresión repentina del paquete de placas.
- Desplazamiento de las juntas fuera de su alojamiento.
- Deformación permanente de las placas.
- Incremento de esfuerzos sobre las conexiones.
- Fatiga acelerada del bastidor y de los pernos de apriete.
En equipos de gran tamaño, donde el volumen de fluido es mayor, estas cargas dinámicas pueden alcanzar valores muy superiores a la presión nominal de operación. Como se explica en la capacitación técnica utilizada como referencia, una presurización desequilibrada entre ambos circuitos puede provocar el colapso de juntas e incluso la rotura de placas.
Principales causas del golpe de ariete en intercambiadores
En la mayoría de las plantas industriales, el problema no suele originarse en el propio intercambiador, sino en la forma en que opera el sistema hidráulico.
Las causas más frecuentes son:
- Arranque de bombas contra válvulas cerradas.
- Cierre demasiado rápido de válvulas automáticas.
- Paradas de emergencia sin secuencia de despresurización.
- Presurización de un circuito mientras el otro permanece vacío.
- Fallos de válvulas de control.
- Aire atrapado dentro de las tuberías.
- Cambios bruscos de caudal durante el proceso.
También es habitual que aparezca después de modificaciones en la instalación, sustitución de bombas o automatizaciones donde no se revisó el comportamiento hidráulico del sistema.

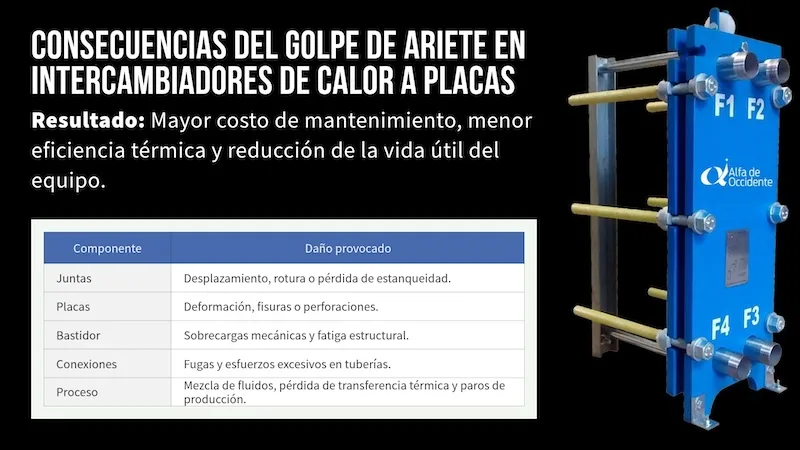

Consecuencias mecánicas más habituales
Muchas averías que inicialmente parecen problemas de juntas tienen su origen en golpes de ariete repetitivos.
Entre las fallas más comunes destacan:
Desplazamiento de las juntas
Las juntas pueden salir parcialmente de su canal, romperse o incluso desprenderse completamente del paquete de placas.
Cuando esto ocurre aparecen fugas externas o contaminación entre ambos circuitos.
Rotura de juntas
Los elastómeros trabajan dentro de un rango específico de presión y temperatura. Una sobrepresión instantánea puede desgarrarlos aunque todavía conserven buena elasticidad.
Cuando un golpe de ariete provoca el deterioro de juntas, placas o sellos, no siempre es necesario sustituir el intercambiador completo. Una inspección técnica permite determinar qué componentes pueden reemplazarse para recuperar la hermeticidad y el rendimiento térmico del equipo. Contar con refacciones para intercambiadores de calor a placas, como juntas, placas de repuesto y sellos compatibles, reduce el tiempo de paro y prolonga la vida útil del sistema.
Deformación de placas
Las placas pueden sufrir deformaciones permanentes que alteran los canales de circulación del fluido.
En estos casos, el problema ya no puede solucionarse únicamente sustituyendo juntas.
Mezcla de fluidos
Si una placa se perfora o se fisura, ambos circuitos pueden mezclarse.
En industrias alimentarias, farmacéuticas o químicas esta situación puede provocar pérdidas importantes de producto y riesgos para la calidad del proceso.
Reducción del rendimiento térmico
Aunque el intercambiador continúe funcionando, pequeñas deformaciones modifican la distribución del flujo, disminuyendo la eficiencia de transferencia de calor y aumentando la pérdida de carga.
¿Cómo identificar que el problema fue un golpe de ariete?
El diagnóstico correcto evita cambiar componentes innecesariamente.
Algunas señales típicas son:
- Fugas que aparecen inmediatamente después del arranque.
- Juntas desplazadas o reventadas.
- Varias juntas dañadas en una misma zona.
- Placas deformadas sin evidencia de corrosión.
- Incremento repentino de vibraciones.
- Golpes metálicos durante el inicio del proceso.
- Historial de fallas recurrentes siempre después de maniobras operativas.
Durante las intervenciones de mantenimiento también pueden observarse patrones característicos de deformación y daños localizados que ayudan a confirmar el origen hidráulico del problema.
Cómo prevenir el golpe de ariete en intercambiadores de calor a placas
La prevención siempre resulta mucho más económica que una reparación correctiva.
Las principales recomendaciones son:
- Presurizar ambos circuitos de manera gradual.
- Abrir y cerrar válvulas lentamente.
- Evitar arranques bruscos de bombas.
- Instalar válvulas de alivio cuando sea necesario.
- Eliminar bolsas de aire mediante purgas adecuadas.
- Mantener equilibradas las presiones en ambos lados del intercambiador.
- Capacitar al personal sobre las secuencias correctas de arranque y parada.
También es recomendable monitorizar presiones de entrada y salida para detectar cambios anormales antes de que provoquen daños permanentes.

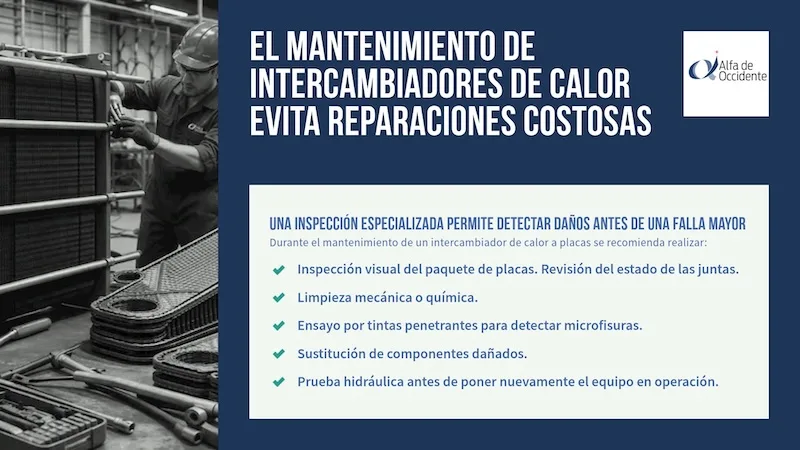

El mantenimiento de intercambiadores de calor a placas es la mejor defensa
Un programa de mantenimiento preventivo de intercambiadores de calor a placas permite detectar señales tempranas de deterioro antes de que el equipo falle.
Durante una intervención especializada es recomendable realizar:
- Inspección visual del bastidor.
- Medición de la apertura del paquete de placas.
- Sustitución de juntas envejecidas.
- Limpieza mecánica o química.
- Ensayos por tintas penetrantes para detectar microfisuras.
- Verificación de placas deformadas.
- Pruebas hidráulicas antes de volver a poner el equipo en servicio.
Además de restaurar la eficiencia térmica, estas inspecciones permiten identificar si las fallas están relacionadas con problemas hidráulicos del proceso y no únicamente con el desgaste normal de los componentes.
Cuando la inspección confirma deformaciones en las placas, fugas recurrentes, mezcla de fluidos o daños provocados por un golpe de ariete, la solución no siempre pasa por sustituir el equipo completo. En muchos casos, una reparación de intercambiadores de calor a placas realizada por especialistas permite recuperar la hermeticidad, restablecer la capacidad de transferencia térmica y prolongar la vida útil del intercambiador mediante pruebas hidráulicas, sustitución de juntas y placas, y reacondicionamiento del bastidor.
Si el equipo presenta fugas, pérdida de rendimiento o daños asociados a sobrepresiones, es recomendable realizar una intervención especializada antes de que el problema afecte la producción. El servicio de mantenimiento y reparación de intercambiadores de calor a placas de Alfa de Occidente permite inspeccionar el estado del equipo, sustituir juntas y placas cuando sea necesario, realizar pruebas hidráulicas y devolver el intercambiador a condiciones seguras de operación.
¿Tu intercambiador de calor presenta fugas o sospechas de golpe de ariete?
El golpe de ariete intercambiador de calor es una de las principales causas de fallas prematuras en los intercambiadores de calor a placas. Aunque suele originarse fuera del equipo, sus efectos se concentran directamente sobre las placas, juntas y bastidor, provocando fugas, contaminación de fluidos y costosos tiempos de paro.
La mejor estrategia consiste en combinar una operación hidráulica adecuada con un programa de mantenimiento preventivo que permita detectar deformaciones, desgaste y daños antes de que evolucionen hacia una avería mayor. En instalaciones donde la continuidad operativa es crítica, prevenir un solo golpe de ariete puede representar un ahorro muy superior al coste de cualquier intervención de mantenimiento.
No esperes a que una pequeña fuga se convierta en un paro de producción o en la contaminación de tus procesos. En Alfa de Occidente somos especialistas en el mantenimiento, reparación y recuperación de intercambiadores de calor a placas de múltiples marcas.
Nuestro servicio incluye inspección técnica, desmontaje, limpieza mecánica y química, cambio de juntas y placas, pruebas hidráulicas, detección de fisuras y diagnóstico de las causas raíz de la falla, incluyendo daños provocados por golpes de ariete.
Solicita una evaluación técnica de tu intercambiador de calor y recupera la confiabilidad de tu equipo con el respaldo de especialistas con amplia experiencia en mantenimiento industrial.
