En un centro de maquinado CNC, controlar la temperatura no es únicamente una cuestión de refrigeración. Es una condición necesaria para mantener precisión dimensional, repetibilidad, calidad de pieza, disponibilidad de máquina y alargar su vida útil.
Durante el maquinado se genera calor continuamente en la zona de corte, herramienta, pieza, husillo y otros componentes. Ese calor debe ser absorbido y evacuado de forma controlada. Cuando el sistema pierde capacidad para hacerlo, la máquina puede continuar trabajando aparentemente con normalidad mientras comienza a producirse un problema mucho más difícil: piezas fuera de tolerancia y rechazos.

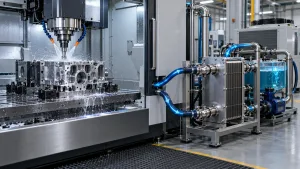

Un intercambiador de calor a placas para centros de maquinado CNC puede desempeñar un papel importante dentro de este sistema, especialmente cuando se requiere transferir eficientemente el calor entre el circuito del refrigerante, aceite u otro fluido de proceso y el circuito encargado de evacuarlo.
La pregunta para el responsable de Operaciones y Mantenimiento no debería ser únicamente si el sistema está enfriando.
La pregunta debería ser:
¿Está eliminando de forma estable toda la carga térmica que genera actualmente el proceso de maquinado?
¿Por qué es crítica la estabilidad térmica en un centro de maquinado CNC?
Un centro de maquinado puede trabajar durante muchas horas, con diferentes velocidades de husillo, materiales, herramientas, profundidades de corte y tiempos de ciclo.
Cada condición genera una carga térmica diferente.

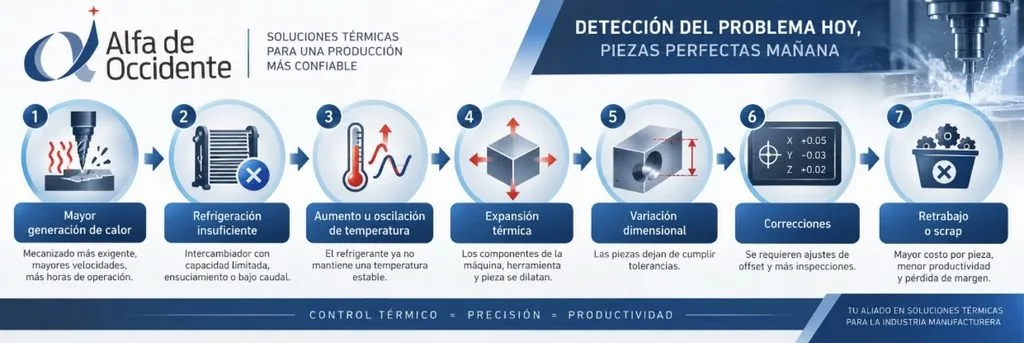

Cuando el sistema de refrigeración es capaz de retirar ese calor, la temperatura permanece dentro del rango establecido. Pero cuando la capacidad térmica disponible comienza a ser inferior a la necesaria, aparece una cadena de consecuencias:
Por eso, un problema aparentemente relacionado con el intercambiador puede terminar apareciendo en los indicadores de Producción, Mantenimiento o Calidad.
1. El intercambiador ya no tiene capacidad suficiente
Una de las primeras causas que debe analizarse es si el intercambiador de calor dispone realmente de la capacidad térmica que requiere actualmente la máquina.
El proceso para el que originalmente se seleccionó pudo haber cambiado.
La planta puede estar mecanizando materiales diferentes, incrementando velocidades, reduciendo tiempos de ciclo, aumentando horas productivas o trabajando con cargas superiores.
El intercambiador de calor continúa siendo el mismo, pero la demanda térmica ya no lo es.
Un intercambiador correctamente seleccionado debe considerar variables como carga térmica, temperaturas de entrada y salida, caudales disponibles, propiedades de los fluidos, pérdida de carga admisible y aproximación térmica requerida.
Por tanto, no basta con preguntar:
“¿De qué tamaño es el intercambiador actual?”
Hay que determinar:
“¿Qué cantidad de calor necesitamos retirar en las condiciones reales de máxima producción?”
2. Ensuciamiento del intercambiador y pérdida de transferencia térmica
Este es otro problema crítico.
En los circuitos asociados a procesos de maquinado pueden aparecer partículas, aceites, lodos, residuos o contaminantes que terminan afectando las superficies de transferencia.
En un intercambiador de placas, la contaminación puede generar depósitos sobre las placas y restricciones en los canales de circulación.

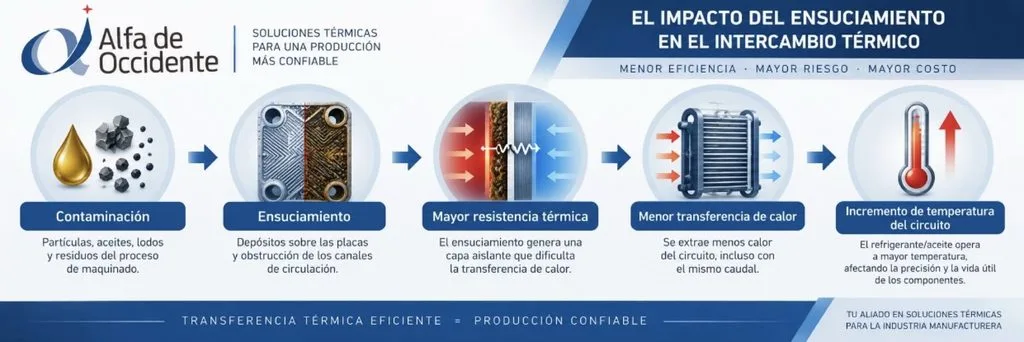

La consecuencia puede seguir esta secuencia: La contaminación del refrigerante por partículas, aceites, lodos y residuos del maquinado puede provocar un ensuciamiento progresivo del intercambiador de calor, formando depósitos sobre las placas que aumentan la resistencia térmica. Como consecuencia, disminuye la transferencia de calor, el sistema pierde capacidad para reducir la carga térmica generada y aumenta la temperatura del circuito, afectando finalmente la estabilidad térmica, la precisión del maquinado y la disponibilidad del equipo.
Además, si la acumulación comienza a reducir las secciones de paso:
obstrucción → mayor pérdida de carga → menor caudal → menor capacidad térmica.
El problema es que esta degradación puede ser progresiva.
El intercambiador no necesariamente deja de funcionar de un día para otro. Puede continuar operando mientras pierde gradualmente desempeño.
Por eso, una pregunta importante para Mantenimiento sería:
¿Sabemos si el intercambiador entrega hoy la misma capacidad térmica que cuando estaba limpio?
3. Caudal insuficiente a través del intercambiador
Tener suficiente superficie de intercambio tampoco garantiza el resultado.
El intercambiador necesita trabajar bajo las condiciones hidráulicas para las que fue seleccionado.
Filtros saturados, bombas desgastadas, válvulas parcialmente cerradas, tuberías obstruidas, aire en el circuito o una pérdida de carga excesiva pueden provocar que el caudal real sea inferior al necesario.

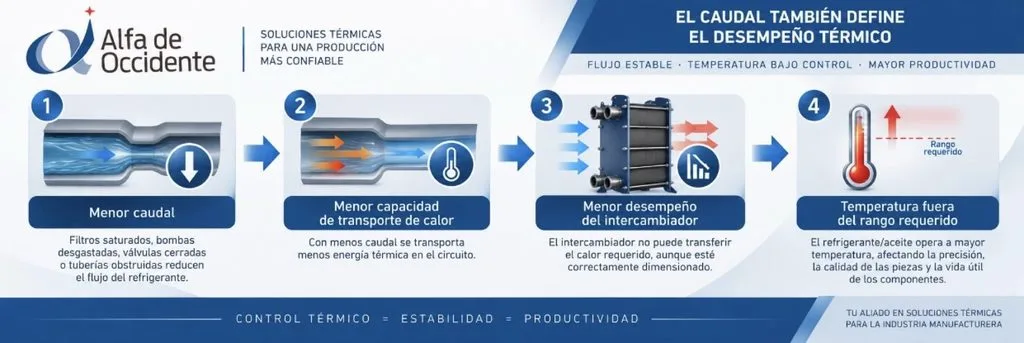

En ese escenario, un caudal insuficiente —provocado por filtros saturados, bombas desgastadas, válvulas parcialmente cerradas o tuberías obstruidas— reduce la capacidad del refrigerante para transportar el calor generado durante el maquinado. Como consecuencia, disminuye el desempeño térmico del intercambiador, que ya no consigue reducir el calor requerido, incluso aunque esté correctamente dimensionado. El resultado es que el refrigerante o aceite opera fuera del rango de temperatura requerido, afectando la estabilidad térmica, la precisión de las piezas y la productividad del centro de maquinado.
Esto explica por qué sustituir un intercambiador sin diagnosticar previamente el circuito completo puede no resolver el problema.
Operaciones y Mantenimiento necesitan analizar conjuntamente temperatura, caudal y presión diferencial.
4. Oscilaciones de temperatura que afectan la precisión
El objetivo tampoco debería limitarse a conseguir que el refrigerante esté “frío”.
Para determinados procesos CNC, lo importante es conseguir una temperatura suficientemente estable.
Una temperatura que oscila continuamente puede generar ciclos térmicos sobre máquina, herramienta y pieza.
Cuando esto ocurre pueden aparecer síntomas como:
- variación dimensional en las piezas a lo largo del turno;
- diferencias entre arranque y régimen estable;
- incremento de inspecciones;
- pérdida de repetibilidad;
- piezas fuera de tolerancia;
- retrabajo y scrap.
La causa puede encontrarse en el intercambiador, pero también en sensores, válvulas, control, caudal o dimensionamiento general del sistema.
Por eso el diagnóstico debe realizarse sobre todo el circuito térmico.
5. Falta de información para detectar la degradación
Uno de los mayores problemas para Mantenimiento es descubrir el deterioro demasiado tarde.
Conocer únicamente la temperatura del tanque o una temperatura puntual ofrece información limitada.
Para comprender realmente qué está ocurriendo conviene analizar indicadores como:
temperatura de entrada → temperatura de salida → ΔT → caudal → presión diferencial → carga térmica.
Estos datos permiten responder preguntas mucho más relevantes:
- ¿Está aumentando progresivamente la pérdida de carga?
- ¿Está disminuyendo el ΔT?
- ¿El caudal sigue siendo el requerido?
- ¿El intercambiador puede mantener la temperatura cuando la máquina trabaja a máxima carga?
- ¿El problema aparece únicamente después de varias horas de operación?
La capacidad de responder estas preguntas permite pasar de un mantenimiento reactivo a uno basado en el desempeño térmico real.
¿Qué necesita realmente un centro de maquinado CNC?
Antes de seleccionar un nuevo intercambiador de calor a placas para centros de maquinado CNC, debería realizarse un diagnóstico de las condiciones reales de operación.
Ese análisis debería permitir determinar cuatro cuestiones fundamentales.
- Carga térmica real. Cuánto calor debe eliminarse cuando la máquina trabaja bajo las condiciones más exigentes.
- Condiciones hidráulicas. Qué caudales, presiones y pérdidas de carga existen realmente en ambos circuitos.
- Condiciones térmicas. Cuáles son las temperaturas de entrada, salida y objetivo y qué estabilidad necesita el proceso.
- Condiciones del fluido. Qué refrigerante o aceite circula, qué contaminación puede existir y qué materiales, configuración y facilidad de mantenimiento necesita el intercambiador.
A partir de esta información puede seleccionarse la superficie de transferencia, número y configuración de placas, materiales, conexiones y condiciones de operación adecuadas del intercambiador de calor a placas.
De enfriar el fluido a proteger la productividad del CNC
El valor de un intercambiador de calor no debería medirse únicamente por los kW que puede transferir.
Para el Responsable de Operaciones y Mantenimiento, el verdadero resultado es mantener una temperatura estable que garantice la estabilidad térmica del proceso, consiguiendo así una mayor continuidad en el maquinado, menos correcciones y ajustes, menor generación de scrap y, finalmente, una mayor disponibilidad y productividad de los centros de maquinado CNC.
Por eso, cuando aparecen variaciones dimensionales durante el turno, temperaturas crecientes, correcciones frecuentes de offset o problemas recurrentes de refrigeración, conviene analizar el desempeño térmico antes de asumir que el origen está exclusivamente en herramienta, programa o máquina.
Un intercambiador de calor a placas para centros de maquinado CNC, correctamente seleccionado y operando bajo las condiciones adecuadas, puede formar parte de una estrategia destinada no simplemente a “enfriar”, sino a mantener estable térmicamente el proceso de maquinado.
La cuestión clave no es si el intercambiador sigue funcionando.
Es mucho más exigente:
¿Puede el sistema de intercambio térmico retirar de manera estable la carga de calor que genera hoy su proceso, incluso cuando el centro de maquinado trabaja a máxima capacidad?
Responder esa pregunta con datos es el primer paso para determinar si el problema está en el intercambiador, en las condiciones hidráulicas, en el ensuciamiento, en el control o en el dimensionamiento del sistema.
